A Videoton 1982-ben hozta forgalomba a saját pong játékát. Az eredeti Atarihoz képest ez pont egy évtizedes lemaradást jelentett. Sok ikertestvére létezett, ugyanis a szerkezet agyát alkotó AY-3-8500-t 1976-tól lehetett megvásárolni. Az eredeti General Isntruments áramkört még a vasfüggöny mögé is eljutott már a ’70-es években. Erről árulkodik, hogy a Rádiótechnikában több, ezt a chipet használó áramkört is bemutattak, például a ’79-es évkönyvben több oldalas leírás jelent meg 4 játékos és fénypisztolyos kiegészítéssel.

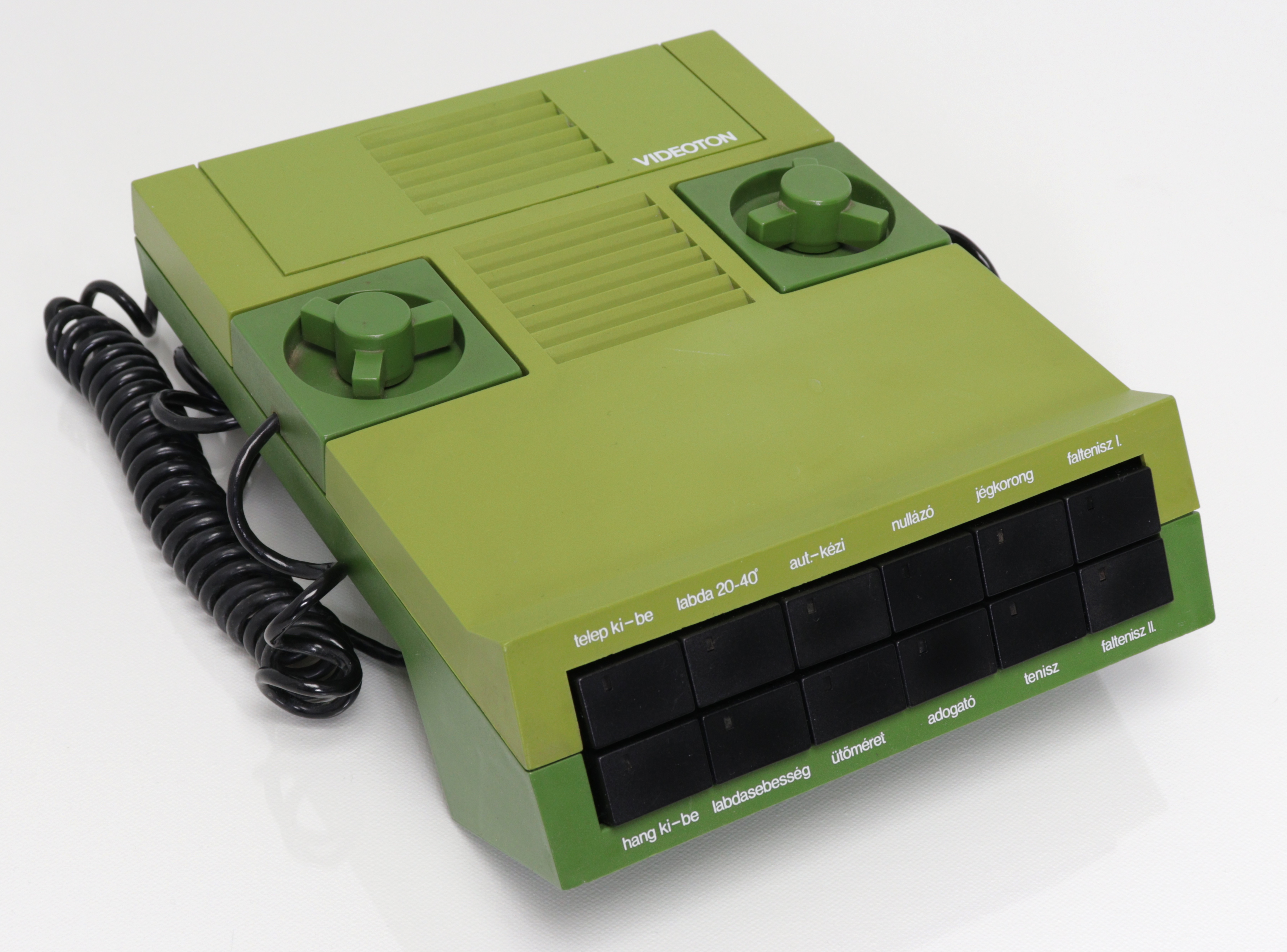

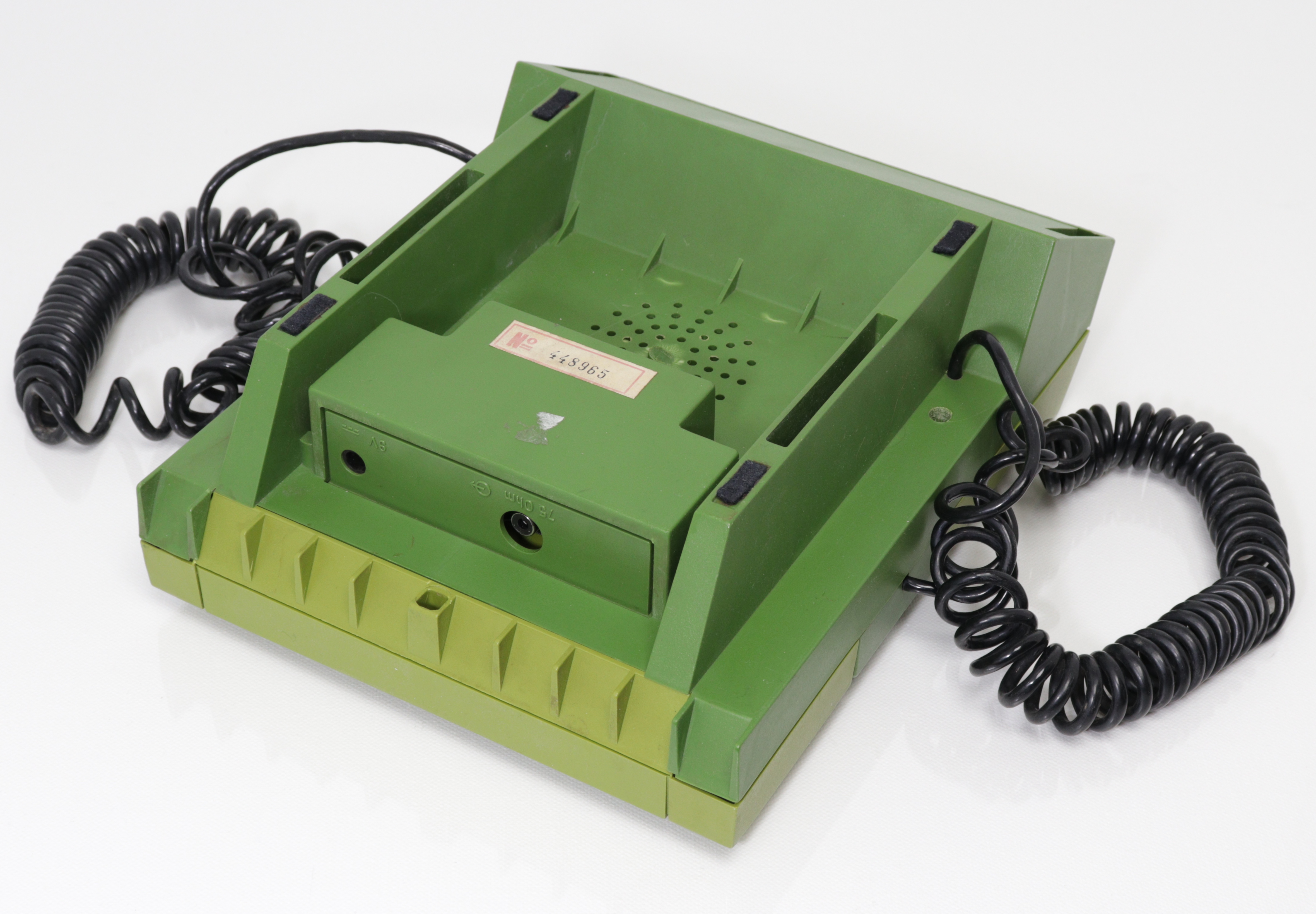

A Videoton TV játék kivitele szerintem esztétikus, tetszetős az egyedi zöld színe. Azt nem tudtam eldönteni, hogy a felső és alsó rész direkt készült-e két különböző árnyalatúra, de mások képein is eltér a színük. A szerkezet elemről vagy külső tápegységről is üzemelhet. Ezek közül én az utóbbit szeretem, mert sok darab köszönhette a halálát a kifolyt elemeknek. Az ütőket két potenciométerrel lehet mozgatni, amik jó hosszú spirális kábellel csatlakoznak a házhoz. Pont olyannal, mint amilyet a CB telefonok is használtak. Az előlapi kapcsolók szintén ismerősek lehetnek a Vidi televíziókból. Ezekkel lehet bekapcsolni, pár a játékot befolyásoló dolgot átállítani (sebesség, ütőméret…) és kiválasztani az üzemmódot. A különböző játékok mind egyszerűek, de jó társaságban még mindig élvezetesek. Pár perces videót is készítettem aminek a nagy részében csak játszottam.

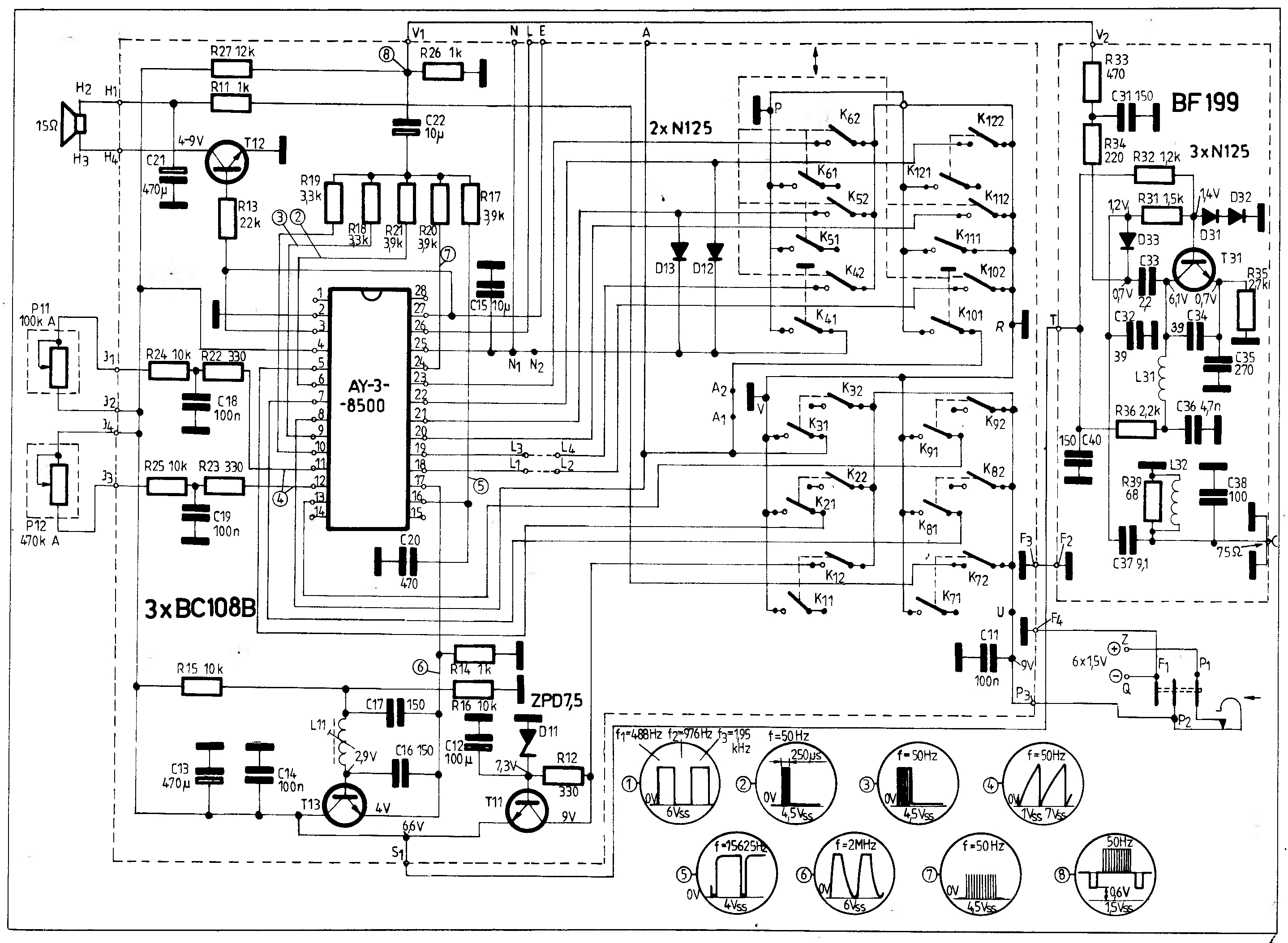

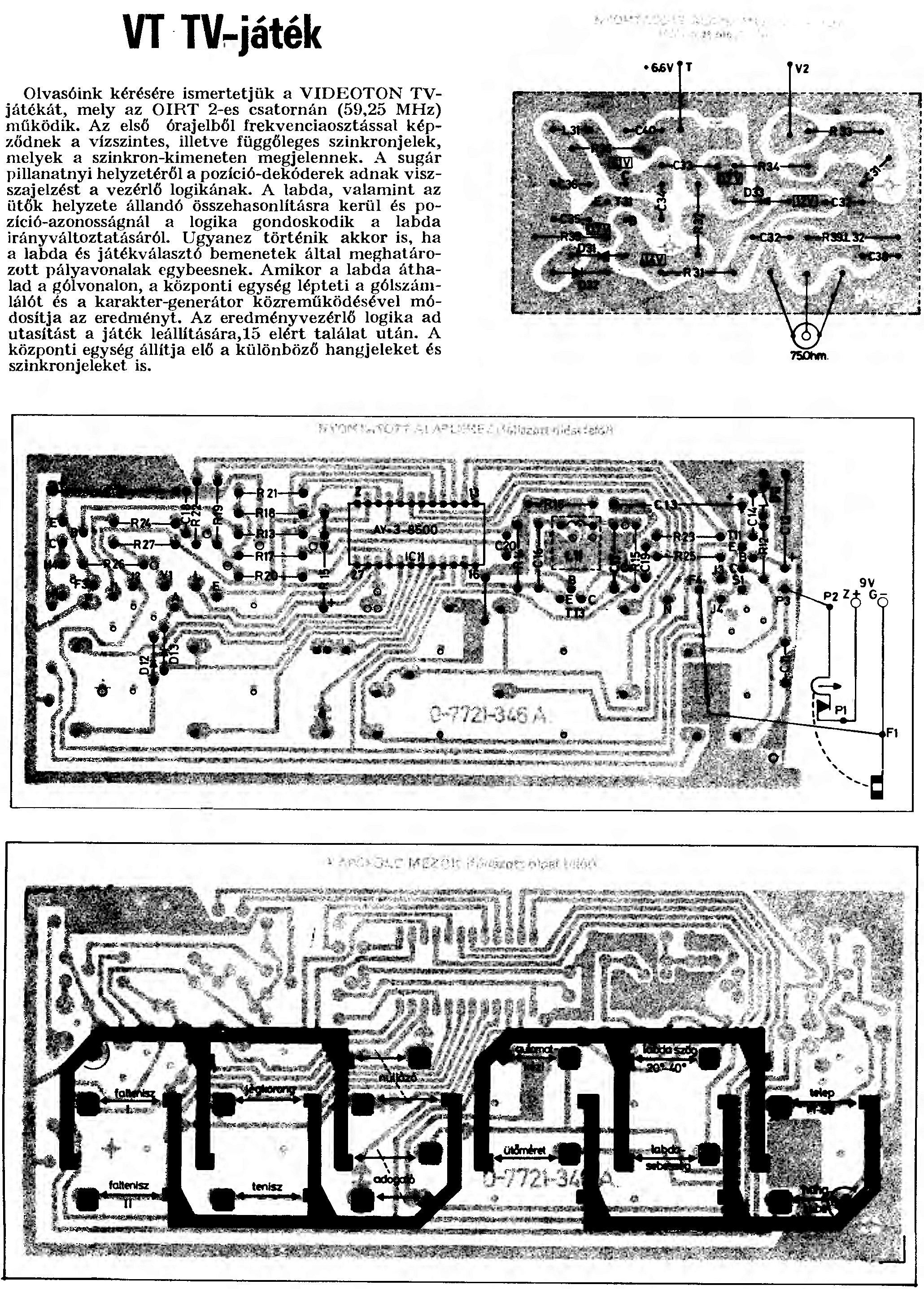

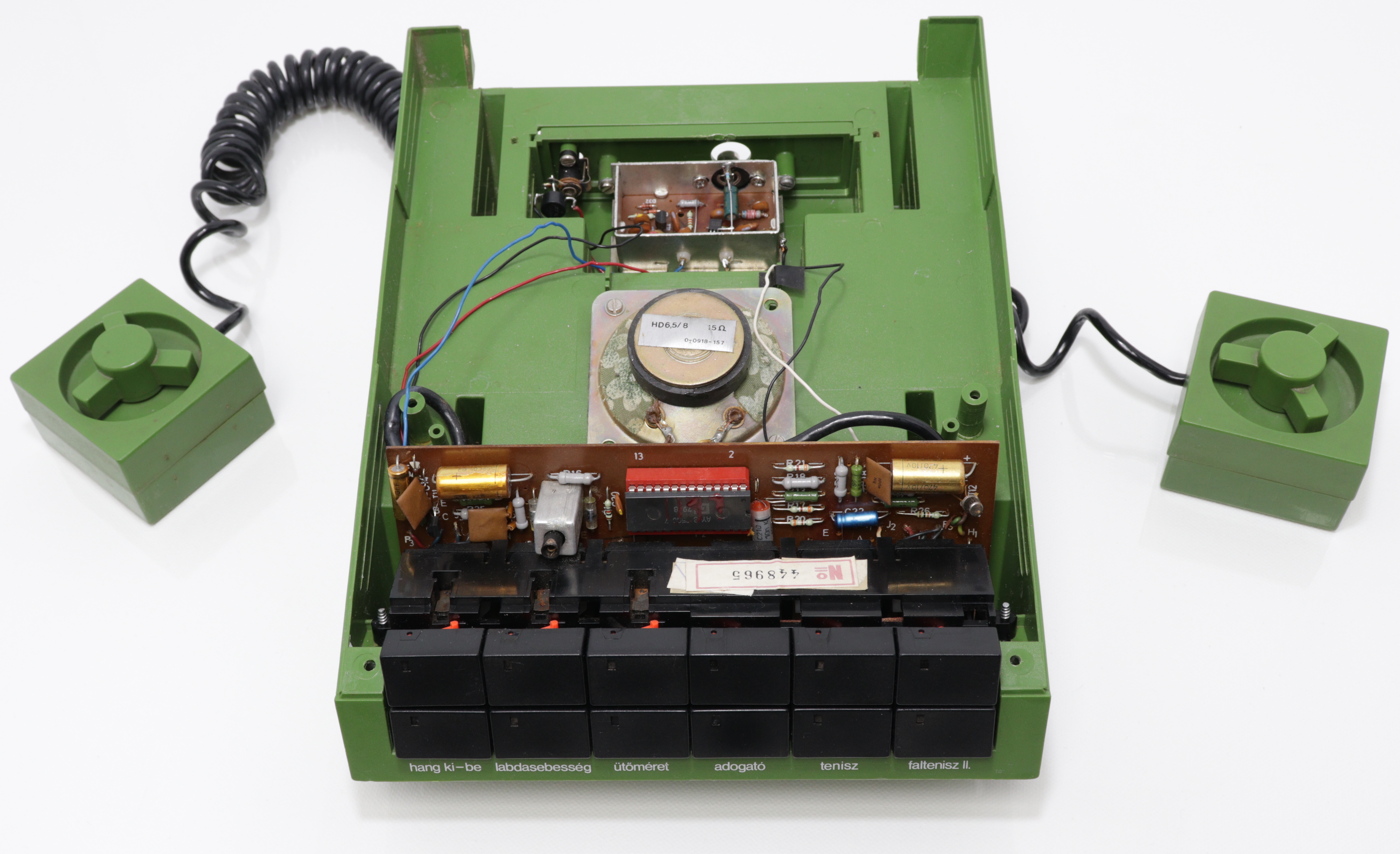

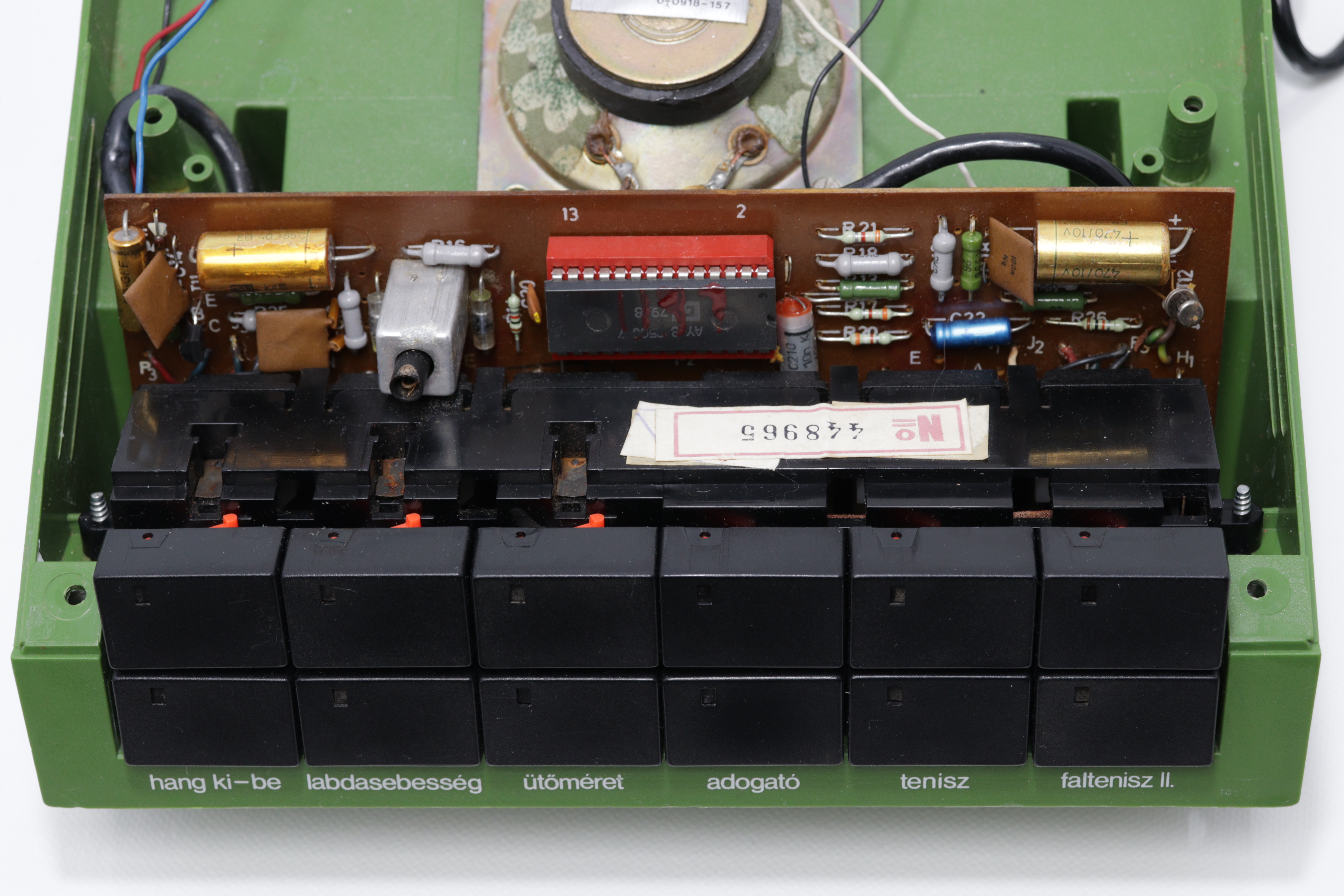

Az áramkör egyszerű és stabil, de mára elég sok baja lehet. Az 1982 decemberi rádiótechnika újságban megtaláltam a beültetési és kapcsolási rajzot, ez sokat segített a javítgatásban. Néhány tipikus hiba és azokra lehetséges megoldások:
- Se kép, se hang: Legtöbb esetben fordított tápfeszültséget kapott a játék. A stabilizátor tranzisztort, esetleg a bázisában lévő Zener diódát kell kicserélni. A fordított polaritású táp ellen végleges megoldást jelenthet egy Graetz híd beépítése ahogy az egyik képen látható. További modernizációs ötletként egy 6V-os stabilizátor kockát is beépíthetünk a tranzisztor helyére.
- Tápfeszültség rendben, de se kép, se hang: Kis szerencsével csak a 2MHz-es oszcillátor nem működik. Érdemes rámérni és kristály oszcira átépíteni.
- A gép pittyeg, de nincs kép: Az újabb Tv-kben a tuner nem mindig képes befogni az RF jelet. Előfordulhat, hogy az oszcillátor nem 2 MHz-en jár. Emellett a képminőségnek jót tesz a kompozit kimenetre kialakítása. Egy emitter követő fokozat kell csak. Ennél a gépnél ez 4 alkatrészt jelentett: (1) BC182B tranzisztor, a bázis és a táp közé (2) 10kΩ, az emitter és a föld közé (3) 120Ω került. A modulátorba érkező jelet direktben a bázisra kötöttem. Végül a kimenet és az emitter közé került egy (4) kondenzátor. Ennek az értéke nem kritikus, egy 47μF körüli darab megteszi.
- Nincs hang: Egy tranzisztoros fokozat, a bonyolultsága faékkel vetekszik. Én abba futottam bele, hogy valaki kiszedte a tranzisztort.
- Ugrálnak az ütők: Kontakt hiba. Lehet a kábel, de a potenciométer is. Ez utóbbi a rosszabb, érdemes jó minőségű darabra cserélni.
Mindent leszámítva nem bántam meg a játék beszerzését még úgy sem, hogy ugyanilyen tudással van még legalább 3 másik. Régi emlékeket hozott a felszínre. Beugrott ahogy a hálós szatyorral leugrottunk Traubiért mielőtt leültünk volna, hogy vérre menő csatát vívjunk. A társaság többet jelentett, mint az otthon várakozó ZX81, pedig az már a következő korszakot jelentette…
Views: 3702
Sikerült egy ilyen játékot beszereztem (lomis) .
Sajnos nem működik- eleve egy 12v 1A tápegységet kaptam hozzá.
Szeretném megjavíttatni. Illetve a fentiek szerint átalakíttatni. A gombok sem tökéletesen működnek, vagy nem marad bent vagy ha mégis akkor nem ugrik alaphelyzetbe..
Vállalod?
Nem mindegyik gombnak kell bent maradnia. Sajnos jelenleg még a következő kiállításra szánt gépekkel sem tudtam eleget foglalkozni. Az tanácsolnám, hogy a facebook “Retro számítógép és videojáték klub” csoportjában kérdezz rá, hátha ott van olyan akinek van ideje.
A kompozit kimenetre alakításban kérném a tanácsod, egy rajzot vagy egy közeli fényképet küldj kérlek, illetve kérdezném hogy hol lehet potmétert venni ami jó bele.
köszönöm

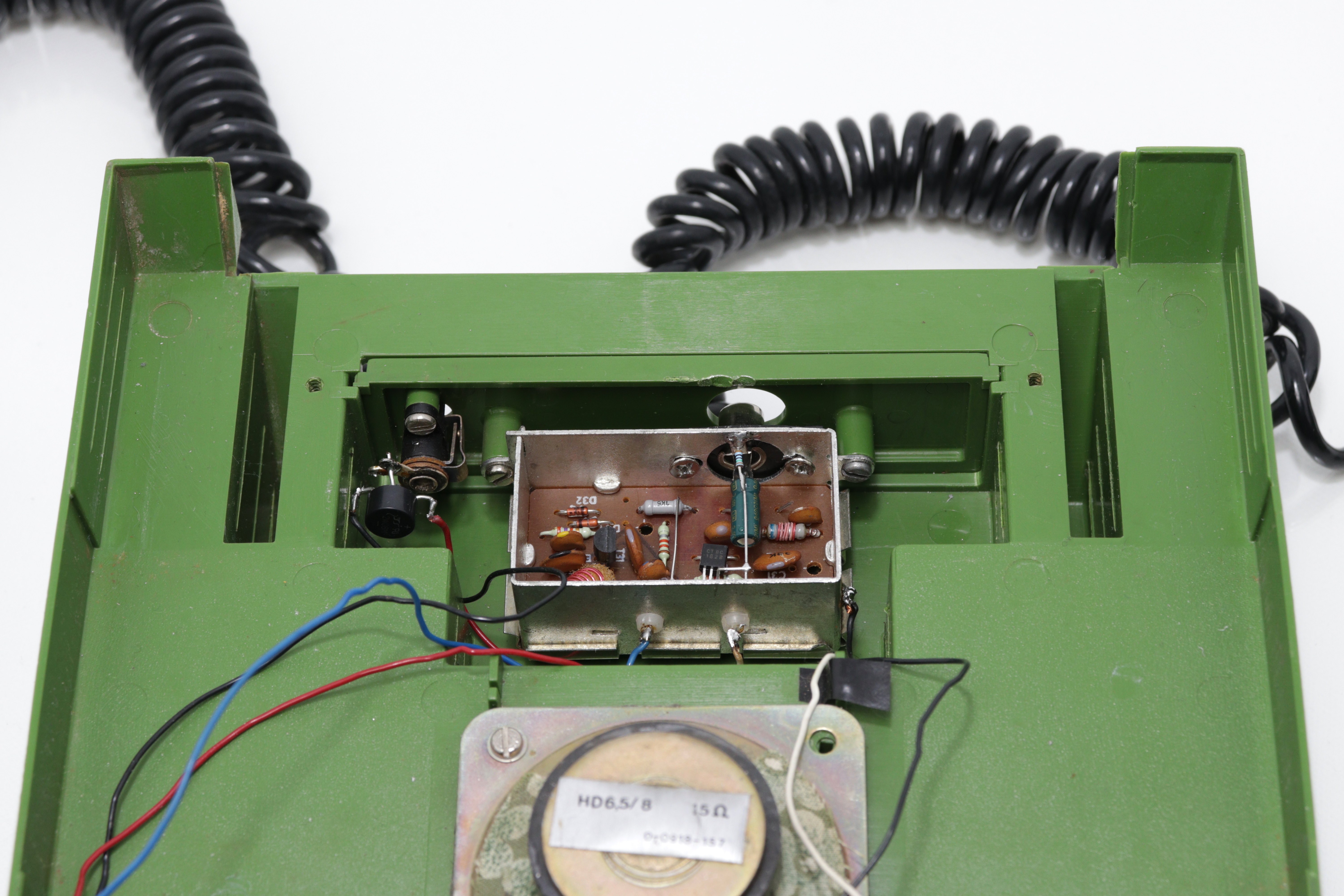

A modulátort (kapcsolási rajz jobb oldala) kell kiherélni és érdemes beépíteni egy 1 tranzisztoros kimenetet. Gyorsan felskicceltem, mellé írtam a modulátor pontjait ahová be kell kötni. (táp, föld és bemenet)
Nekem is van egy ilyen zöld, tökéletes állapotban, dobozában, papírjaival. De a jótállási jegyen 1981 van határozottan. Ez hogy lehetséges? Megvan a külföldre szánt tesója is, a Sportron néven futó. Kérdésem, hogy a hozzá tartozó tápegység használható-e a zöldhöz?
