NEC TK-85 adatlap

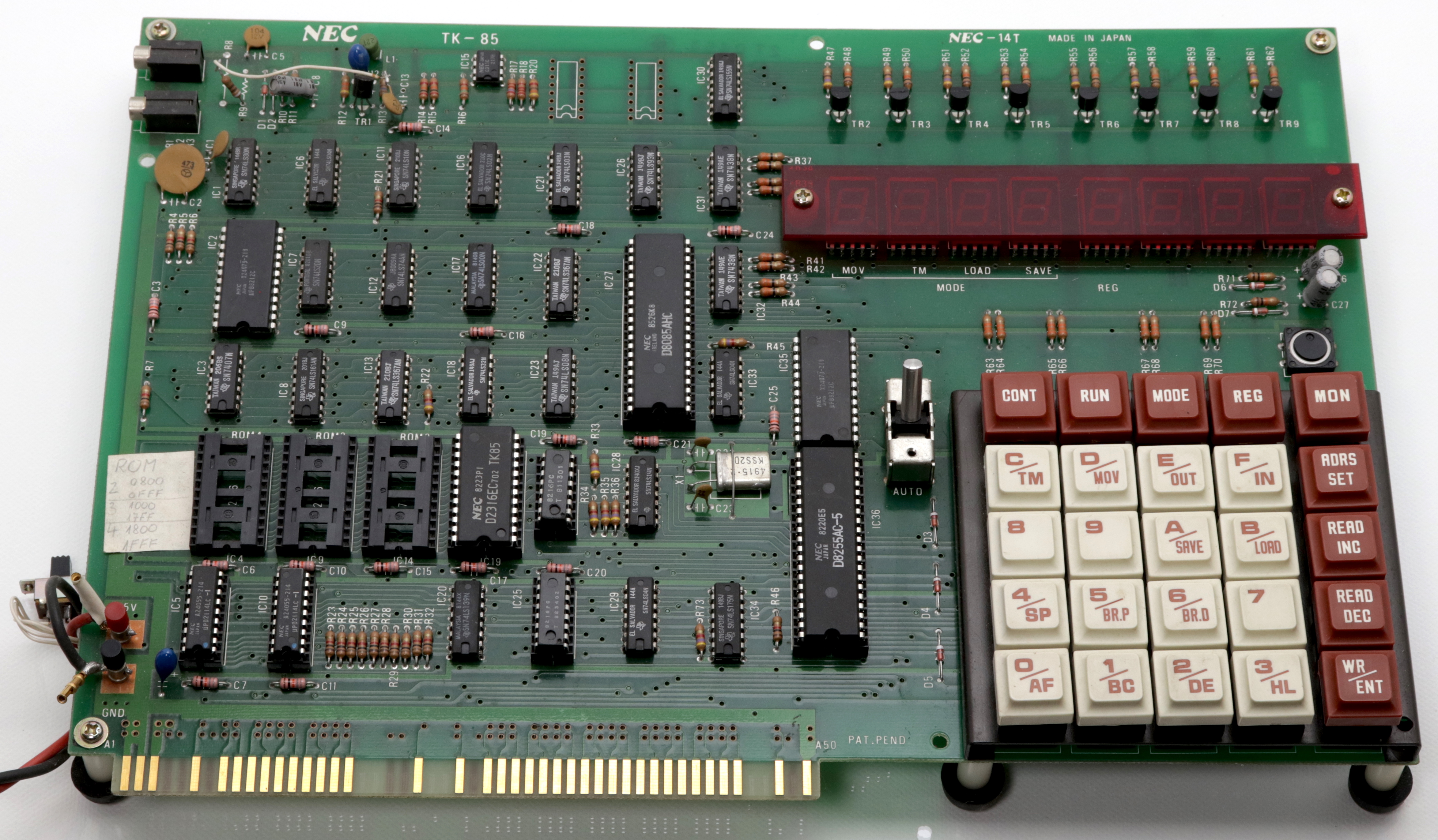

Az NEC TK-85 érdekes és szerintem hazánkban kimondottan ritka darab. Egy oktató rendszerről van szó, a nevét a Training Kit és a 8085-ös CPU összevonásából kapta. Elődje  TK-80-as, amit 1976-ban mutattak be. A cél az volt, hogy egy jól használható oktató rendszert hozzanak létre ami megfizethető.

Itthon talán a Nebuló ami hozzá hasonlítható. A design minimális, de elegendő ahhoz, hogy a gépi nyelvű kódolásba bevezessen. A 2 kB ROM-ban van a monitor program. Ennek a segítségével adott memória címre hexában vihetjük be a gépi kódot. A fordítást vagy másik gépen, vagy klasszikus módon kockás papíron végezhetjük el. A programot képes szalagra menteni, pontosabban ki lehet vele dumpolni az adott memória tartományt, hogy ez kód vagy adat szerintem teljesen mindegy neki. A kimenet 8 darab hét szegmenses LED. Alap programok írásához ez elég, a busz csatlakozón pedig további perifériát is illeszthet aki olyan szerencsés, hogy rendelkezik a gépkönyvvel. Ha tudsz ilyen könyvről vagy ennek bármilyen formájáról (pdf, jpeg…) kérlek jelezd, mert érdekel.



MegnevezésTK-85
CégNEC
OrszágJapán
Bejelentés1980
Kivezetvenincs adat
CPUμPD8085A @2.46MHz
RAM1 kB
ROM2 kB
Extra áramkörökΜPD8255AC-5: I/O
ΜPB8212C: 8-bit parallel data latch
Operációs rendszerROM BASIC
Szöveges felbontás8x 7 szegmenses LED kijelző
Grafikus felbontásnincs
Hangnincs
CsatlakozókTáp bemenet (5V)
Magnetofon csatlakozó
Ár44800 Yen
EgyébKevés információ van a neten, pár hasznos link:

TK-85 leírás
Példaprogram
u80 emulátor

Visits: 869



3 thoughts on “NEC TK-85 adatlap”

  • szia hogy van minden…
    Nekem is van egy TK-85-öm, azt javítom és a programból szedem az adatokat (rev eng). Érdeklődni szeretnék, hogy van-e egyéb információja, vagy van-e hozzá egy példánya a kézikönyvből?
    A kapcsolási rajza már megvan, és ki tudom cserélni a kézikönyv másolatára
    Minden információt köszönök.
    Köszönöm, …
    Egészség és öröm…!

    • Szia!
      Sajnos nincs hozzá kézikönyvem. A gyűjteményemben az oktatási vonatkozásai miatt stabil helye van a Nebulóval együtt.
